罗茨真空泵的工作原理

作者:胡工      编辑:小杨

罗茨真空泵(简称罗茨泵)是一种旋转式变容真空泵,它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同,又分为直排大气的低级真空罗茨泵;中级真空罗茨泵(又称机械增压泵)和高级真空多级罗茨泵。

一般来说,罗茨泵具有以下八个特点:

1、在较宽的压强范围内有较大的抽速;
2、起动快,能立即工作;
3、对被抽气体中含有的灰尘和水蒸气不敏感;
4、转子不必润滑,泵腔内无油;
5、振动小,转子动平衡条件较好,没有排气阀;
6、驱动功率小,机械摩擦损失小;
7、结构紧凑,占地面积小;
8、运转维护费用低。

综合以上八个特点以及对我厂罗茨泵销售的主要客户群的研究得出,其在医药、冶金、石油化工、造纸、食品、电子工业部门都能得到很好的广泛应用。

罗茨泵的工作原理:

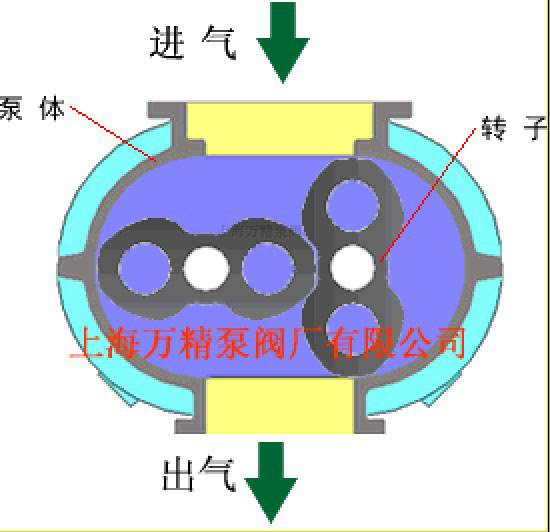

罗茨泵的结构如图所示。在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空。为了提高泵的极限真空度,可将罗茨泵串联使用。罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。

我厂的ZJ型罗茨真空泵主要由一对同步高速旋转的“8”字形转子与两个半圆形的泵腔组成。该泵不能单独排气,必须与前级泵(如滑阀泵、旋片泵、水环泵、油环泵等)串联使用。在前级泵进气口前面串联上ZJ型罗茨真空泵组成机组可提高前级泵的真空度,在有效荼范围内呆大大提高抽气速率。晚茨真空泵的极限压力由前级泵决定,表中数据为标准配置(配用双级油封式机械真空泵)时的最低极限压力。罗茨泵广泛使用于真空浇铸、真空熔炼、真空脱气、真空镀膜行业及化工医药行业的真空蒸馏、真空干燥等。ZJ型罗茨真空泵对小量灰尘不敏感。上海万精专业生产罗茨真空泵数年,经验丰富技术一流,欢迎您的来电咨询。

关键词:罗茨真空泵
