  产品介绍:

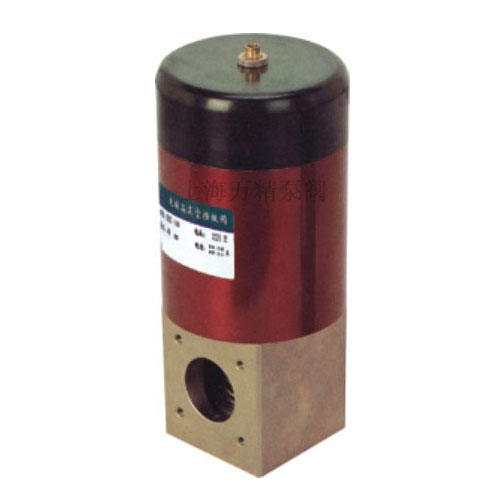

产品名称:DDC-JQ系列电磁真空带充气阀


电磁真空带充气阀


一、DDC-JQ系列电磁真空带充气阀的特点及用途:

  DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上,泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时,阀能自动将真空系统封闭,并将大气通过泵的进气口充入泵腔,避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).



二、DDC-JQ系列电磁真空带充气阀的技术参数:

适用范围(Pa)
10 5 ~1x10 -2
阀门漏率(Pa.L/S)
<6.7x10 -4
适用温度(℃)
-25~+50
线圈温升(℃)
≤65
开闭时间(S)
≤3
电源电压(V/Hz)
220±10%/50
法兰标准
JB919

二、DDC-JQ系列电磁真空带充气阀的尺寸图:

型号
通径(DN)
ΦW
ΦB
H
h
bxb
n-d
匹配机械泵型号
DDC-JQ16A
16
68
42
176
28
48x48
4-M5
2XZ-0.5/1
DDC-JQ25A
25
82
55
199
35
58x58
4-M6
2XZ-2/4
DDC-JQ32
32
92
64
226
40
68x68
4-M6
2XZ-4
DDC-JQ40
40
110
70
245
44
80x80
4-M6
2XZ-8
DDC-JQ50A
50
125
90
290
56
95x95
4-M8
2X-15
DDC-JQ65
65
135
105
320
65
115x115
4-M8
2X-30A
DDC-JQ80
80
165
125
367
75
140x140
4-M8
2X-70A
