  产品介绍:


产品名称:KT(TK)型油扩散泵


KT(TK)型油扩散泵


一、KT(TK)型油扩散泵的特点及用途:

  1、抽速大(与K系列泵相比,TK、 KT泵的抽速可提高30-50%)
  2、工作可靠
  3、使用寿命长

  常用于要求抽气时间和排气量大的场合

二、KT(TK)型油扩散泵的技术参数

型号
TK-150
TK-200
TK-300
TK-400
TK-500
KT-200
KT-400
极限压力(Pa)
7×10-5
抽气速率(L/s)
1000
2000
4000
7000
10000
2000
7000
最大排气压力 (Pa)
40
注入油量(L)
0.3
0.5
1.43
2.4
3.7
0.55
3.5
加热功率(kw)
1.2
1.5
2.4
4.5
6
1.6
4.5
冷却水耗量 (L/min)
5
5
6
8
8
5
8

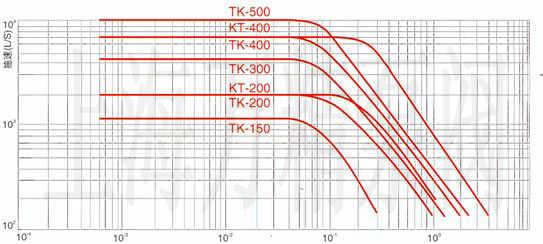

三、KT(TK)型油扩散泵性能曲线

KT(TK)型油扩散泵

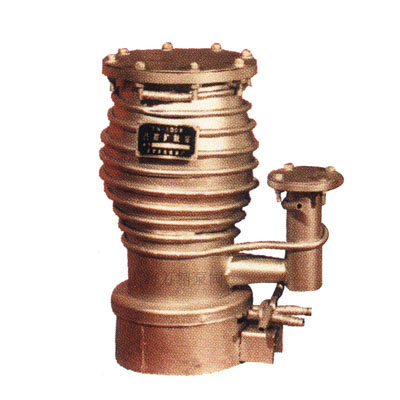

四、KT(TK)型油扩散泵外型及连接图:

KT(TK)型油扩散泵 KT(TK)型油扩散泵
型号Model S B H A L D D1 d d1 n-M n1-M1
TK-100 260 170 365 130 125 170 145 78 64 4-M10 4-M6
TK-150 356 240 480 180 165 220 195 110 90 8-M10 4-M8
TK-200 455 290 550 240 200 275 250 125 105 8-M10 4-M8
TK-300 625 450 720 330 280 380 350 145 125 8-M12 4-M8
TK-400 800 560 900 440 360 500 465 170 145 16-M16 4-M10
TK-500 900 700 1050 500 500 600 565 195 170 12-M16 8-M10
KT-200 440 290 550 240 200 275 250 125 105 8-M10 4-M8
KT-400 750 560 890 440 360 510 480 165 145 16-M12 4-M8
